王經理您好：

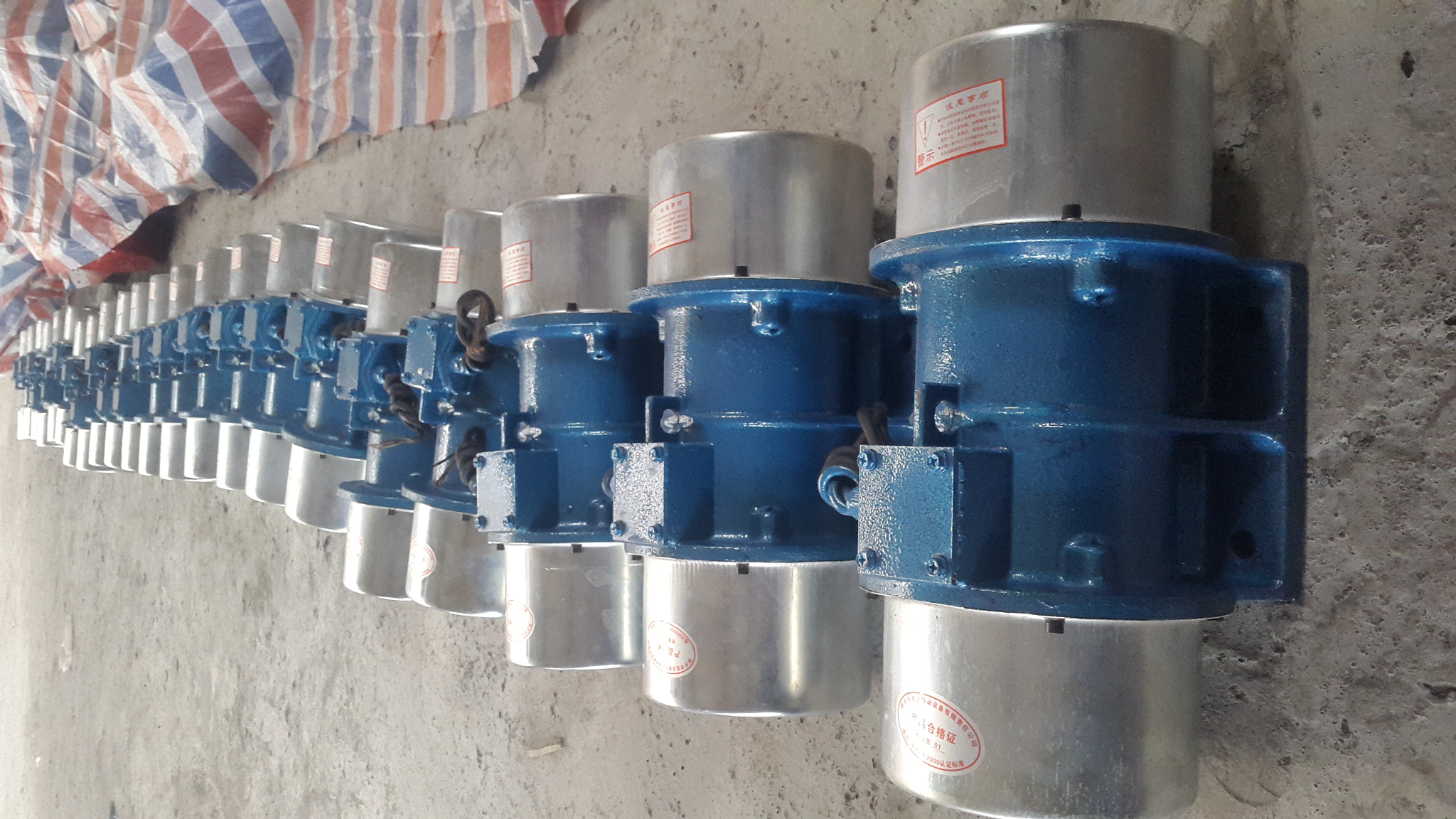

您在我公司訂購的MV-10-6振動電機20臺今天貨已發出，司機會把貨送到您的公
司，請您派人幫忙卸貨。謝謝您的合作！
祝您身體棒棒的，生意旺旺的，媳婦亮亮的，兒子帥帥的！

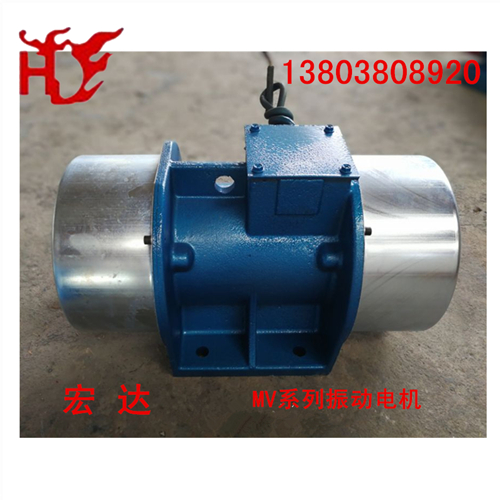

宏達優質MV系列通用型振動電機，是我公司技術人員在考察了國外同類產品主要生產廠商之后，結合國內實際應用狀況，與科研院所相結合，從意大利引進的具有二十一世紀國際**水平的振動電機產品。我們的振動電機產品，在設計上精益求精，機械結構**，耐振性能好，重量輕，體積小；激振力大且可非常容易的從零到**大作無級調節；外觀質量好，安裝維護方便；絕緣等級和防護等級高，能可靠應用于高塵***濕場所；電磁參數的設計符合振動電機的工作特性，起動更迅速，運行更平穩；選用名優廠家的特制耐振軸承，可靠性高，使用壽命長；電磁部位及軸承溫升在振動電機長時間連續運行時能得到有效控制，使得MV系列振動電機產品具有使用壽命。
主體結構
振動電機由特制電機外加偏心重塊組成，由于產品的特殊性，對各部件的耐振強度要求很高。
工作原理
振動電機通電旋轉，帶動電機軸兩端的偏心重塊，產生慣性激振力，通過電機底腳傳遞給振動機械。
振次
MV系列振動電機分為2、4、6、8級四種規格，振次分別為2870、1460、980、740RPM。
激振力
Fm=mrω2
m-偏心塊質量
r-偏心塊質心回轉軸心的距離，即偏心距
ω-電機旋轉角度頻率
ω＝2πn/60
n—振動電機振次
振幅
S=2F÷ω2/W
s—振動機械設備的雙振幅
w—振動機械設備的參振重量（包括振動電機，不包括物料）
不同級數的振動電機，其ω值也不同
2級電機,ω=300; 4級電機,ω=153;
6級電機,ω=103; 8級電機,ω=78;
因此，不難算出各型振動機械設備配置相應振動電機時的振幅
例如：某種振動機械的參重量為1000kG，如選用兩臺MV50-6振動電機，單臺振動電機重量為265KG，則
S=S=2F÷ω2/W=2*(50000+50000)÷103*103/1000+365*2=0.0123M=12.3mm
右圖是振動電機激振力與振動機械設備振幅的曲線關系圖（參振重量w假設為1000KG）
從右圖可以看出，當激振力及參振重相同時，振動電機振次越底，振動設備振幅越大。
?? 如用戶在產品的設計與應用上有特殊要求，請與我公司的**技術人員商討，我公司一定會全力配合，協助用戶解決振動電機應用上的各種問題，確保我們各種振動電機產品的功效和質量.
技術參數：
額定電壓：380v 額定頻率：50hz
絕緣等級：F ? 防護等級：IP55
相 數：3 ???定 額：連續
環境溫度：-20-+40度
軸承潤滑脂：殼牌三號鋰基脂
可為用戶設計制造特殊要求的振動電機
1、 特殊電網電壓及頻率
如：50HZ.220V.660V;
60HZ.230V.460V;
單相,220V
2、 較高絕緣等級要求
3、 變極調速振動電機
4、 耐潮濕振動電機
5、 耐高溫振動電機
6、 特殊外形及安裝尺寸
型號 | 振次rpm | ** | 額 kw | 額定 | 功率因數 | 效率 | 重 量 kg | 圖號 | 外型及安裝尺寸 Dimension(mm) | 緊固螺栓 | |||||||||||
L | A | B | C | D | E | F | fG | H | K | M | N | ||||||||||
MV0.8-2 | 2870 | 800 | 0.15 | 0.39 | 0.85 | 72 | 12 | A | 260 | 90 | 130 | 120 | 160 | 20 | 30 | 12 | 80 | 100 | 136 | 165 | M12 |
MV1.5-2 | 1500 | 0.15 | 0.39 | 0.85 | 72 | 15 | A | 260 | 90 | 130 | 120 | 160 | 20 | 30 | 12 | 80 | 100 | 136 | 165 | M12 | |
MV2.5-2 | 2500 | 0.25 | 0.59 | 0.85 | 75 | 21 | A | 260 | 90 | 130 | 120 | 160 | 20 | 30 | 12 | 80 | 100 | 136 | 165 | M12 | |
MV5-2 | 5000 | 0.40 | 1.01 | 0.82 | 72 | 33 | A | 320 | 110 | 150 | 150 | 190 | 25 | 40 | 18 | 100 | 180 | 215 | 220 | M16 | |
MV8-2 | 8000 | 0.75 | 1.76 | 0.86 | 76 | 46 | A | 380 | 110 | 150 | 150 | 190 | 25 | 40 | 18 | 100 | 180 | 215 | 220 | M16 | |
MV10-2 | 10000 | 0.90 | 2.10 | 0.86 | 76 | 51 | B | 420 | 120 | 170 | 160 | 210 | 30 | 45 | 18 | 120 | 216 | 252 | 260 | M16 | |
MV15-2 | 15000 | 1.30 | 3.10 | 0.86 | 76 | 65 | B | 420 | 120 | 170 | 160 | 210 | 30 | 45 | 18 | 120 | 216 | 252 | 260 | M16 | |
MV16-2 | 16000 | 1.50 | 3.62 | 0.85 | 73 | 69 | B | 430 | 140 | 190 | 185 | 240 | 38 | 50 | 18 | 140 | 255 | 290 | 290 | M16 | |
MV20-2 | 20000 | 1.70 |
