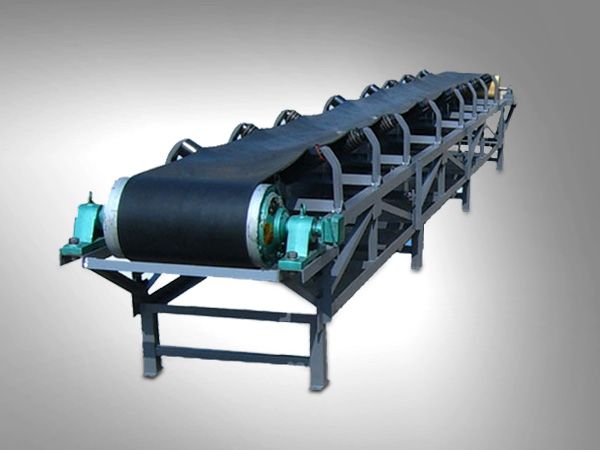

詳細介紹： 帶式輸送機是一種輸送量大、運行費用低、使用范圍廣的輸送設備，按其支架有固定式和移動式兩種；按輸送帶材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環境溫度一般在-10℃~+40℃之間，要求物料溫度不超過70℃，耐熱橡膠帶可輸出送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。帶式輸送機的帶寬有六種：500、650、800、1000、1200和1400mm。用戶可根據帶式輸送的輸送高度，物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布的層數和膠帶厚度。 本文由 振動電機 www.gfzdw.cn 整理發布

 詳細介紹： DJ-II擋邊帶式輸送機產品概述:     擋邊帶式輸送機其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。擋邊帶式輸送機可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。 DJ-II擋邊帶式輸送機主要用途: 1.擋邊帶式輸送機為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。 2.該機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃－－+40℃的范圍內輸送堆積比重為0.5-2.5t/m3的各種散狀物料。 3.對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。 4.擋邊帶式輸送機輸送傾角0°-90°范圍內。 DJ-II擋邊帶式輸送機整機布置形式:      為獲得較好的受料和卸料條件,本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接,下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。      1.上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架（頭架高度H0=1000mm）,中式頭架（頭架高度H0=1100～1500mm）和高式頭架（頭架高度H0=1600～2000mm）。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿（配用頭架高度H0=1000mm）,中式凸弧段機架和中式中間架支腿（配用頭架高度H0=1100～1500mm）, 高式凸弧段機架和高式中間架支腿（配用頭架高度H0=1600～2000mm）。      2.傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。      3.下水平段:下水平段采用低式中間架支腿。 擋邊帶式輸送機主要特點: 1.節省占地面積,節省投資. 2.輸送量大,通用性強. 3.輸送機傾角:0°-90° 4.維修方便,托輥等部件同普通帶式輸送機. 5.應用范圍廣:冶金、礦山、碼頭、環保、糧食、化工、建材等等.   檔邊帶式輸送機機部件的名稱及用途: 1.波狀擋邊輸送帶:   在輸送機中起曳引和承載作用。波狀擋邊、橫隔板和基帶形成了輸送物料的"閘"形容器,從而實現大傾角輸送。 2.驅動裝置   是輸送機中的動力部分。系由Y系列電動機,ZJ型軸裝式減速器,楔塊式逆止器組成。 3.傳動滾筒:   是動力傳遞的主要部件,輸送帶借其與傳動滾筒之間的摩擦力而運行。本系列傳動滾筒有膠面和光面之分,膠面滾筒是為了增加滾筒和輸送帶之間的附著力。 4.改向滾筒:   用于改變輸送帶的運行方向。改向滾筒用于輸送帶下表面（非承載面）。 5.壓帶輪:   用于改變輸送帶的運行方向,壓帶輪用于輸送帶上表面（承載面）。 6.托輥:   托輥用于支承輸送帶和帶上的物料、使其穩定運行。本系列有上平行托輥、下平型托輥兩種型式。 7.托帶輥:   托帶輥用于在凸弧段機架上支承輸送帶下分支,其支承于擋邊輸送帶兩側的空邊上。若干組托帶輥形成一個圓弧段用于使輸送帶改向。托帶輥采用懸臂支承。 8.立輥:   立輥用于***輸送帶跑偏,并安裝在上、下過度段機架上。每個過濾段機架上設有4個,上、下分各兩個。 9.拍打輪清料裝置:   用于拍打輸送帶背面,震落粘在輸送帶上的物料。 10.拉緊裝置;   它的作用有:1.使輸送帶具有足夠的張力,保證輸送帶和傳動滾筒間不打滑。2.***輸送帶在各支承間的垂度,使輸送機正常運轉。本系列采用螺旋拉緊裝置。 11.機架、頭部漏斗、頭部護罩、導料槽、中間架、中間架支腿等:   在輸送機中分別起支承、防塵和導料作用。本系列中間架支腿有低式、中式和高式三種。下水平段和傾斜只配用低式中間架支腿,而上下水平段根據不同的頭架（低式、中式和高式頭架）分別配用不同的中間架支腿（低式、中式和高式中間架支腿）。 擋邊帶式輸送機技術參數表: DJ-II 帶寬B（mm） 300 400 500 650 800 擋邊高（mm） 40 60 60 80 80 120 120 160 120 160   200 240 部分輸送傾角輸送量Q3/h 30° 15 14 20 34 46 71 104 120 128 157   195 235 45° 11 10 14 26 35 57 83 97 102 127   157 195 60° 8 7 10 18 25 40 58 69 72 90   112 142 90° 4 4 5 10 13 21 31 37 38 48   60 76 外型尺寸 頭輪中心高H2/h（MM） 350-100 1100-2000 1300-2000 1300-2000 尾輪中心高H2/h（MM） 335 330-490 600 600 600-800 中間段帶面高H2/h（MM） 450 500-700 760-800 800-850 800-1115 中間段地腳寬B2/h（MM） 480 580 870 1020 1220 帶寬B（mm） 1000 1200 1400 擋邊高（mm） 120 160 200 240 160 200 240 300 160 200 240 300 400 部分輸送傾角輸送量Q3/h 30° 172 216 267 327 275 331 419 466 319 395 500 564 794 45° 137 175 216 271 222 267 347 384 258 318 414 465 680 60° 96 124 153 197 158 190 253

 DY型移動式皮帶輸送機是一種使用方便、工效高、機動性好的連續輸送、裝卸設備；分為可升降型及不可升降型兩大類，輸送帶的運行靠電動滾筒驅動，整機的升降與運行均為非機動。   DY型移動式皮帶輸送機主要適用于建筑工地、礦山、工廠、采石場、車站、碼頭、倉庫、煤礦場等裝卸地經常交換的場合，是用來短運輸及裝卸散狀物料或成件物品的理想運輸設備。采用鋼管結構，輕巧美觀，機動性好。轉動裝置為電動滾筒，并配有充氣輪胎和鋼輪兩種行走輪。機長10米以上傾角可調。  DY型移動皮帶輸送機特點： 1、采用高精度，硬具面齒輪，其承載能力高(比軟具面具輪提高2-3倍)； 2、壽命長；結構聚湊，占地面積小；重時輕； 3、功效高，使用方便，機動性好的連續輸送裝卸設備，主要用于裝卸地點經常變換的場合； 4、結構簡單，維護方便，底部裝有萬向輪，移動靈活； 5、運行平穩，噪聲小； DY型移動皮帶輸送機適應范圍:   DY型移動式皮帶輸送機適用于散狀物料或成件物品的短途運輸和裝卸工作。適用于煤炭、冶金、礦山、化工、建材、碼頭、倉庫、工地等輸送散狀物料或箱袋狀物品，特別適合在化肥廠、水泥廠等需要人工裝車的環境中使用，節省了大量人員。改裝后也可以在餐飲、釀造、服裝、電器等流水線作業中使用。  DY型移動帶式輸送機技術參數：  型號 膠帶寬度mm 輸送長度 mm 帶速m/s 輸送量 提升高度 行輪結構 外形尺寸mm 平輥 槽輥 件/h t/h t/h A B H DY4031 400       3 平輥0.8 槽輥1.6 800　 　40       　 　 80 　   1.2   　 　 　 　 無 轉 向 　   3342 880 1255 DY4051 5 5392 880 1227 DY4071 7 1.3   7403 880 1329 DY40101 10 10420 880 1323 DY5051 500   5 　 1400 　 70   　 145 　 1.6   5465 980 1669 DY5071 7 7513 980 1620 DY50101 10 1.77 11308 1290 1802 DY50151 15 1.6 16350 1290 1646 DY6551 650 5 2600 130 265 1.5 5494 1150 1590 DY6571 7 1.5 7523 1150 1554 DY65101 10 1.8 11308 1460 1852 DY65151 15 1.85 16340 1460 1884 本文由 振動電機 www.gfzdw.cn 整理發布           　 　   　 　 　 　

 詳細介紹： Fu型鏈式輸送機所選的輸送帶有普通橡膠和塑料帶兩種。適用工作環境-15℃-40℃之間。輸送具有酸性和堿性、油類物質和有機溶劑等成分物料時，采用耐堿、耐酸的輸送帶。 4. 可用于水平或傾斜輸送，傾斜向上輸送時不同物料所允許**大傾角不同。若傾角增大時，可選用花紋帶式輸送機。 5. 成件物品輸送量Q=3.6GY/T G：單件物品重量（kg） T：物件在輸送機上的間距（m）  V：帶速 每小時輸送件數n=3600V/T 散狀物料（r=1.0+/M3) FU型鏈式運輸機特點 1.輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。 2.輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40％～60％。 3.密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。 4.使用壽命長,用合金鋼材經**的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命(根據不同物料) 1～3年。 5.輸送長度長,水平輸送距離可達60米以上。 6.工藝布置靈活,可高架、地面、地坑,爬坡( 15 )安裝,可多點進出料。 7.使用費用低,節電且耐用,維修率極低,降低消耗,提高效益。 FU型鏈式運輸機選型和工藝布置 鏈式輸送機的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的**小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的**大值。 FU型鏈式輸送機規格性能表   型 號 機槽 寬度 (mm) **適輸送量(m3/h) 理想 粒數 **大粒度(含量不超過10%) 允許 傾角 物料 濕度 鏈速(m/min) 11 13.5 14 17 21 22 27 28 FU150 150 6-10     10-16   13-20     ＜4 8 ≤15° ≤5% FU200 200 12-18     18-28   25-38     ＜5 10 FU270 270 22-33 26-40   33-50   45-68 54-82 86-130 ＜7 14 FU350 350     43-64 54-80 66-98     120-180 ＜9 18 FU410 410     60-90 73-110 90-135       ＜11 21 FU500 500   80-120   105-160 140-200   180-240   ＜13 25 FU600 600   120-160   150-220 200-290   240-360   ＜15 30 當輸送機傾斜向上運行布置時（即進料端在下方，出料端在上方），其輸送能力將有所減少。此時輸送機的輸送能力應按下表乘以折扣系數η： 輸送機傾角(°) 0-2.5 2.5-5 5-7.5 7.5-10 10-12.5 12.5-15 折扣系數η 1 0.95 0.9 0.8 0.8 0.7 FU型鏈式輸送機的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。 輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系特殊訂貨。 輸送水泥生熟粉料及水泥成品的**佳鏈速   輸送不同磨琢性物料時所推薦的鏈速 物料磨琢性 特大 大 中 小 鏈 速 （m/min） 推 薦 11 14 21 28 ** 大 14 21 28 40 本文由 振動電機 www.gfzdw.cn 整理發布

 管式螺旋輸送機是利用螺旋旋轉而推移物料的連續輸送設備，適用輸送面粉、谷類、水泥、化肥、灰渣、沙子、石子、煤粉、小塊煤等物料。由于機體內有效流通面積小，螺旋輸送機不宜輸磅易變質的、粘性太大、易結塊的物料。管式螺旋輸送機可布置成水平或傾式，管式螺旋輸送機如需變向輸送，應作特殊訂貨。 單管螺旋被廣泛使用在各種工業部門，如建材、電力、化工、冶金、煤炭、鋁鎂、機械、輕工、糧食及食品行業；適用于水平、垂直或傾斜輸送。螺旋輸送機具有結構簡單，制做成本低，密封性強、卸料。操作方便等優點，中間可多點裝、不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整理機可靠性高，壽命長，適應性強，安裝維修方便。螺旋輸送機不宜輸磅易變質的、粘性大的、易結塊的物料，這些物料在輸送時會粘結在螺旋上，并隨之旋而不向前移動或者在吊軸承處形成物料的積塞，而使螺旋機不能正常工作。螺旋直徑從200毫米到500毫米，共有五種規格，長度從4米到70米，選型時符合標準公稱長度，特殊需要可在選配節中另行提出。 本文由 振動電機 www.gfzdw.cn 整理發布

  帶式輸送機是一種輸送量大、運行費用低、使用范圍廣的輸送設備，按其支架結構有固定式和移動式兩種；按輸送材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環境溫度一般在－10℃－+40℃之間，要求物料溫度不超過70℃；耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。帶式輸送機的帶寬有六種：500、650、800、1000、1200和1400mm。用戶可根據帶式輸送機的輸送高度，物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。 技術性能參數　 TD75型通用固定帶式輸送機輸送能力表 帶式輸送機功率選型表（供參考）（KW） 　　　注：以上功率估算的工作條件為正常濕度，水平帶速1m/s，物料容量1t/m3，動堆積角30°，一個空段清掃器，一個彈簧清掃器和一個導料槽并考慮加速阻力因素。每個犁式卸料器需功率約為B500：0.3kw；B650：0.35kw；B800：0.45kw。 提升機規格 傳動裝置型號 電動機功率（KW） 電動機型號 ZQ減速機型號 右裝傳動裝置 左裝傳動裝置 TD100 C1 1.5 Y100L-6 250-Ⅵ-3Z 250-Ⅵ-4Z C2 2.2 Y112M-6 TD160 C1 3 Y132S-6 350-Ⅵ-3Z 350-Ⅵ-4Z C2 4 Y132M1-6 C3 5.5 Y132M2-6 400-Ⅵ-3Z 400-Ⅵ-4Z C4 7.5 Y160M-6 TD250 C1 5.5 Y132M2-6 400-Ⅵ-3Z 400-Ⅵ-4Z C2 7.5 Y160M-6 C3 11 Y160L-6 500-Ⅵ-3Z 500-Ⅵ-4Z C4 15 Y180L-6 TD315 C1 7.5 Y160M-6 400-Ⅵ-3Z 400-Ⅵ-4Z C2 11 Y160L-6 500-Ⅵ-3Z 500-Ⅵ-4Z C3 15 Y180L-6 C4 18.5 Y200L1-6 650-Ⅵ-3Z 650-Ⅵ-4Z TD400 C1 15 Y180L-6 500-Ⅵ-3Z 500-Ⅵ-4Z C2 18.5 Y200L1-6 650-Ⅵ-3Z 650-Ⅵ-4Z C3 22 Y200L2-6 C4 30 Y225M-6 TD500 C1 18.5 Y200L1-6 650-Ⅵ-3Z 650-Ⅵ-4Z C2 22 Y200L2-6 C3 30 Y225M-6 C4         TD630 C1 22 Y200L2-6 650-Ⅵ-3Z 650-Ⅵ-4Z C2 30 Y225M-6 本文由 振動電機 www.gfzdw.cn 整理發布

 詳細介紹： MS型埋刮板輸送機產品概述:   MS型埋刮板輸送機是一種在封閉的矩形斷面的殼體中，借助于運動著的刮板鏈條輸送粉狀、小顆粒狀、小塊狀等散料的連續輸送設備。因為在輸送物料時,刮板鏈條全埋在物料之中 ，故稱為“埋刮板輸送機”。 MS型埋刮板輸送機工作原理:   埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。   埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。 MS型埋刮板輸送機適用范圍:   MS型埋刮板輸送機可輸送的物料舉例：煤粉、碎煤、煙灰、碳黑、碳酸氫銨、硫鐵礦粉、氯化銨、銅精礦粉、氧化鋁粉、石膏粉、石灰石粉、蘇打粉、尿素、活性碳、氯化鈉、硅酸鈣、石棉粉、合成樹脂、橡膠粉、電石、陶土、合成肥料、粉粒狀農藥、硫酸鋇、硫銨、純堿、粉粒狀醫藥、小麥、大豆、大米、糖、淀粉、碎木碳、木片、鋸末、聚乙烯醇合成洗滌劑、飛灰磷肥等等。    通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以給用戶訂做生產。 MS型埋刮板輸送機主要特點:    我公司生產的機型為通用型埋刮板輸送機，具有結構簡單，重量較輕，體積小，密封性好，安裝維修比較方便。它不但能水平輸送也能傾斜和垂直輸送；不但能單機輸送，而且能組合布置，串接輸送；能多點加料，也能多點卸料，工藝布置較為靈活。由于殼體封閉， 在輸送物料時可以顯著改善工作條件，防止環境污染。   MS型埋刮板輸送機注意事項: 通用型埋刮板輸送機對所輸送的物料有下列要求： 1、物料容重：γ=0.2~1.8t/m3； 2、物料溫度：t<100°C； 3、含水率：對于一般物料，不得使物料用手捏成團后不易松散；對于含水率增加后會增大粘著性和壓結性，不能使物料嚴重粘附刮板。 粒度：物料的粒度與其硬度有關，粒度太大，則不宜輸送。對物料粒度的要求見下表： 傳動型式 功率范圍（kw） 備注 彈性聯軸器直接傳動 2.2～37     功率≤200kw時電壓為380V      功率≥220kw時電壓為6000V 　 Y系列電機加液力偶合器 45～315 電動滾筒直接傳動 2.2～55 繞線式電機 220～800 通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。 有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以生產。  水平型埋刮板輸送機有普通型和大傾斜型之分，普通型的安裝傾角0°≤α≤15°,大傾斜型的安裝傾角為15°＜α＜30°。 MS32、MS40型埋刮板輸送機安裝尺寸表（mm）: 型號 B B1 B2 B3 B4 b c d MS32 320 800 420 495 900 32 130 110 MS40 400 890 500 578 990 36 150 130 型　　　 號 H H1 H2 J J1 L（m） MS32 572.5 723 820 670 570   6.65-78.15 MS40 612.5 763 860 800 700 型　　　 號 L0（m） L1（m） L2 MS32 8.33-79.83 2-73.5 800,1500,2000 MS40 型　　　 號 l nxl1 l2 N N1 t MS32 130 4x160 145 14 20 116.5 MS40 156 5x154 160 16 22 137.2 友情提示: 通用型埋刮板輸送機不適應輸送高溫的、有毒的、易爆易燃的、磨損性很強的、腐蝕性很強的、粘附性很強的、懸浮 性很強的、流動性特好的、堅硬的和脆性很大又不希望被破碎的物料。 有這些特性的物料需要采用埋刮板輸送機時，可設計為：耐高溫型、耐腐蝕型、耐磨型、全氣密型和防爆型等特殊機型，本公司可以根據用戶需求而訂做生產。   本文由 振動電機 www.gfzdw.cn 整理發布

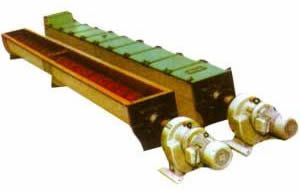

 詳細介紹： LS型螺旋輸送機是按照JB/T7679－95《螺旋輸送機》標準設計制造，是GX型螺旋輸送機的換代產品。頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉未冶金，輸送水泥采用毛氈軸瓦，吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。 螺旋輸送機是工農業各部門機械化運輸工作的主要機組，可使運輸工作減輕勞動強度，提高工作效率，應用范圍很廣。適用于各行業，如建材、化工、電力、冶金、煤炭、糧食等行業，適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料，如煤、灰、渣、水泥、糧食等，物料溫度小于200℃。螺旋機不適于輸送易變質的、粘性大的、易結塊的物料。     技術參數       LS型 100 160 200 250 315 400 500 630 800 1000 1250 GX型     200 250 300 400 500         螺旋直徑D(mm) 100 160 200 250 315 400 500 630 800 1000 1250 螺距S(mm) 100 160 200 250 315 355 400 450 500 560 630 轉速n(r/min) 140 120 90 90 75 75 60 60 45 35 30 輸送量Qj=0.33(m3/h) 2.2 7.6 11 22 36.4 66.1 93.1 160 223 304 458 功率Pd1-10m(Kw) 1.1 1.5 2.2 2.4 3.2 5.1 5.1 8.6 12 16 24.4 功率Pd1-30m(Kw) 1.6 2.8 3.2 5.3 8.4 11 15.3 25.9 36 48 73.3 轉速n(r/min) 120 90 75 75 60 60 45 45 35 30 20 輸送量Qj=0.33(m3/h) 1.9 5.7 9.3 18 29.1 52.9 69.8 125 174 261 305 功率Pd1-10m(Kw) 1.0 1.3 1.8 2.1 2.9 4.1 4.7 6.8 9.4 14.1 16.5 功率Pd1-30m(Kw) 1.5 2.3 3.0 4.5 7 8.9 11.6 20.4 28.3 42.2 49.5 轉速n(r/min) 90 75 60 60 45 45 35 35 30 20 16 輸送量Qj=0.33(m3/h) 1.4 4.8 7.4 15 21.8 39.6 54.3 97

本文由 振動電機 www.gfzdw.cn 整理發布 詳細介紹： Fu型鏈式輸送機所選的輸送帶有普通橡膠和塑料帶兩種。適用工作環境-15℃-40℃之間。輸送具有酸性和堿性、油類物質和有機溶劑等成分物料時，采用耐堿、耐酸的輸送帶。 4. 可用于水平或傾斜輸送，傾斜向上輸送時不同物料所允許**大傾角不同。若傾角增大時，可選用花紋帶式輸送機。 5. 成件物品輸送量Q=3.6GY/T G：單件物品重量（kg） T：物件在輸送機上的間距（m） V：帶速 每小時輸送件數n=3600V/T 散狀物料（r=1.0+/M3) FU型鏈式運輸機特點 1.輸送量大,允許在小容量空間內輸送大量物料,輸送能力15～500m3/h。 2.輸送能耗低,借助物料的內摩擦力,與螺旋輸送機相比節電40％～60％。 3.密封和安全,全密封的機殼使粉塵無縫可鉆,操作安全,運行可靠。 4.使用壽命長,用合金鋼材經**的熱處理加工而成的輸送鏈,其正常壽命>3年,鏈上的滾子壽命(根據不同物料) 1～3年。 5.輸送長度長,水平輸送距離可達60米以上。 6.工藝布置靈活,可高架、地面、地坑,爬坡( 15 )安裝,可多點進出料。 7.使用費用低,節電且耐用,維修率極低,降低消耗,提高效益。 FU型鏈式運輸機選型和工藝布置 鏈式輸送機的規格性能列入表一。表中列出了各機型在不同鏈速下的輸送能力范圍。同樣的輸送量可以在表中選到不同的機型，若選用較大機型則鏈速較低、磨損小，但設備投資較高,若選用較小機型則鏈速較快，磨損相對較高，但設備投資較省。應當指出，當實際輸送量達不到該機輸送能力的65%時，由于機槽內物料層過薄而造成輸送鏈空轉，也會增加設備的磨損。因此，建議輸送機的實際輸送量不宜低于表一中輸送能力的**小值,以實際輸送量乘以1.2以后，也不宜高于表中輸送能力的**大值。 FU型鏈式輸送機規格性能表   型 號 機槽 寬度 (mm) **適輸送量(m3/h) 理想 粒數 **大粒度(含量不超過10%) 允許 傾角 物料 濕度 鏈速(m/min) 11 13.5 14 17 21 22 27 28 FU150 150 6-10     10-16   13-20     ＜4 8 ≤15° ≤5% FU200 200 12-18     18-28   25-38     ＜5 10 FU270 270 22-33 26-40   33-50   45-68 54-82 86-130 ＜7 14 FU350 350     43-64 54-80 66-98     120-180 ＜9 18 FU410 410     60-90 73-110 90-135       ＜11 21 FU500 500   80-120   105-160 140-200   180-240   ＜13 25 FU600 600   120-160   150-220 200-290   240-360   ＜15 30 當輸送機傾斜向上運行布置時（即進料端在下方，出料端在上方），其輸送能力將有所減少。此時輸送機的輸送能力應按下表乘以折扣系數η： 輸送機傾角(°) 0-2.5 2.5-5 5-7.5 7.5-10 10-12.5 12.5-15 折扣系數η 1 0.95 0.9 0.8 0.8 0.7 FU型鏈式輸送機的驅動裝置采用XWD型行星擺線針輪減速機。輸送機的長度L以0.5米為一檔。FU150、200、270型輸送機的標準中間節長度為2米；非標準中間節長度為1.5米、1米。FU350型的標準中間節長度為3米；非標準中間節長度為2.5米、2米、1.5米。工藝布置時可選用數節標準中間節與數節非標準中間節組合成需要的機長L，并盡可能選用標準節組合。 輸送機的鏈條有普通型和耐溫型(60℃-110℃)2種。物料溫度高于110℃時，應與我廠聯系特殊訂貨。 輸送水泥生熟粉料及水泥成品的**佳鏈速   輸送不同磨琢性物料時所推薦的鏈速 物料磨琢性 特大 大 中 小 鏈 速 （m/min） 推 薦 11 14 21 28 ** 大 14 21 28 40

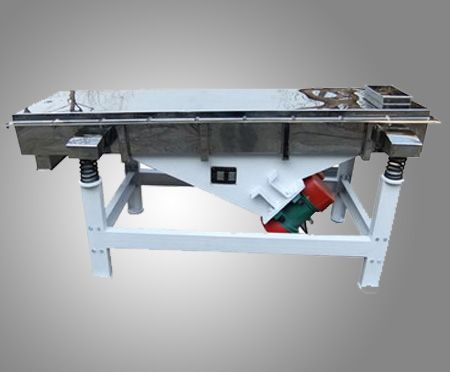

本文由 振動電機 www.gfzdw.cn 整理發布   DZS系列電機振動水平輸送機產品概述:    DZS系列水平輸送機采用振動電機作振動源，結構形式可作成開啟式、封閉式、上振式、下振式及座式安裝或短距離吊式安裝。     DZS系列水平輸送機輸送形式可做成一口進料多口卸料或多口進料一口卸料等形式。該機形式具有結構簡單、安裝維修方便、耗能低、無粉塵溢散、槽體磨損小、噪聲低等優點。     DZS系列水平輸送機廣泛用于冶金、煤炭、建材、化工、玻璃、電力、機械、糧食等行業中的粉塵及顆粒狀物料輸送。輸送量及結構形式也可按用戶要求而設計。 DZS系列電機振動水平輸送機技術參數表: 型號 輸送量 t/h 物料粒徑 mm 輸送槽尺寸 寬×高 mm 輸送距離 m 振次 電機功率 kw 總重 kg DZS250 10 ≤50 250×250 ~2.0 960 min-1 2×0.4 230 DZS300 15 300×300 ~3.0 2×0.4 305 DZS400 20 ≤100 400×300 ~5.0 2×0.75 580 DZS500 25 500×350 ~6.0 2×1.5 880 DZS600 30 ≤150 600×400 ~8.0 2×2.2 1280 DZS700 35 700×400 ~10 2×3.0 1850

  本文由 振動電機 www.gfzdw.cn 整理發布 詳細介紹： TD75型通用固定帶式輸送機是由于輸送量大、結構簡單、維護方便、成本低、通用性強等優點而廣泛地在冶金、煤炭、交通、水電等部門中用來輸送散狀物料或成件物品，根據輸送工藝的要求，可以單機輸送，也可多臺或與其它輸送機組成水平或傾斜的輸送系統。 TD75型通用固定帶式輸送機按其支架結構有固定式和移動式兩種；按輸送帶材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環境溫度一般在-10℃～+40℃之間，要求物料溫度不超過75℃；耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時，需采用耐油、耐酸堿的橡膠帶或塑料帶。帶式輸送機的帶寬有六種：500、650、800、1000、1200和1400mm。用戶可根據帶式輸送機的輸送高度，物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。  技術性能參數   承載 托輥 形式 帶速(m/s) 帶寬B(mm) 500 650 800 1000 1200 1400 輸送能力G(t/h) 槽 形 托 輥 0.8 78 131 — — — — 1.0 97 164 278 435 655 891 1.25 122 206 348 544 819 1115 1.6 156 264 445 696 1048 1427 2.0 191 323 546 853 1284 1748 2.5 232 391 661 1033 1556 2118 3.15 — — 824 1233 1858 2528 4.0 — — — — 2202 2996 平 形 托 輥 0.8 41 67 118 — — — 1.0 52 88 147 230 345 469 1.25 66 110 184 288 432 588 1.6 84 142 236 368 553 753 2.0 103 174 289 451 677 922 2.5 125 211 350 546 821 1117     注：以上功率估算的工作條件為正常濕度，水平帶速1m/s，物料容重1t/m3，動堆積角30°，一個空段清掃器，一個彈簧清掃器和一個導料槽并考慮加速阻力因素。每個犁式卸料器需功率約為B500；0.3Kw；B650；0.35Kw；B800；0.45Kw。 表5 TD75帶式輸送機外型尺寸表   帶寬B(mm) 500 650 800 1000 1200 1400 機身 寬mm 頭架 1000-1010 1150-1160 1410-1470 1610-1630 1860-1880 2120-2130 螺旋拉緊尾架 800 960 1180 1410 1660 1860 中間架B1 870 1020 1220 1440 1690 1860 帶面 高mm 頭輪H 800-2250 800-2315 800-2400 935-2500 950-2500 1000-2500 尾輪H1 800 800 800 1000 1000 1000 中間段H2 800
