詳細介紹:

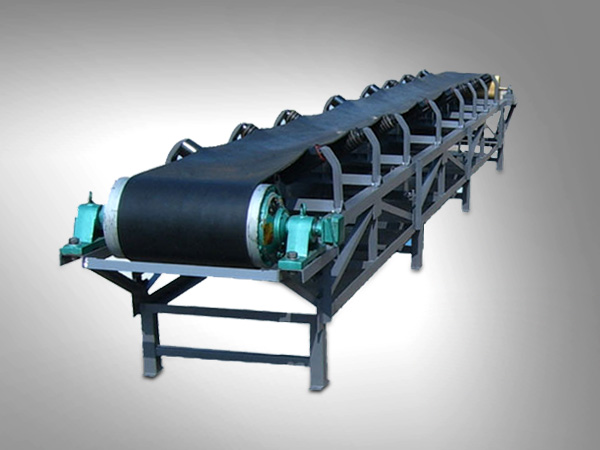

TD75型通用固定帶式輸送機是由于輸送量大、結構簡單、維護方便、成本低、通用性強等優點而廣泛地在冶金、煤炭、交通、水電等部門中用來輸送散狀物料或成件物品,根據輸送工藝的要求,可以單機輸送,也可多臺或與其它輸送機組成水平或傾斜的輸送系統。
TD75型通用固定帶式輸送機按其支架結構有固定式和移動式兩種;按輸送帶材料有膠帶、塑料帶和鋼帶之分。輸送機的工作環境溫度一般在-10℃~+40℃之間,要求物料溫度不超過75℃;耐熱橡膠帶可輸送120℃以下的高溫物料。物料溫度更高時不宜采用膠帶輸送機。當輸送具有酸性堿性油類物質和有機溶劑等成分的物料時,需采用耐油、耐酸堿的橡膠帶或塑料帶。帶式輸送機的帶寬有六種:500、650、800、1000、1200和1400mm。用戶可根據帶式輸送機的輸送高度,物料的種類、容量、輸送量、輸送長度等諸因素通過計算確定輸送機的布局以及所選用的膠帶寬度、帆布層數和膠帶厚度。
技術性能參數
|
承載 托輥 形式 |
帶速(m/s) |
帶寬B(mm) |
|||||
|
500 |
650 |
800 |
1000 |
1200 |
1400 |
||
|
輸送能力G(t/h) |
|||||||
|
槽 形 托 輥 |
0.8 |
78 |
131 |
— |
— |
— |
— |
|
1.0 |
97 |
164 |
278 |
435 |
655 |
891 |
|
|
1.25 |
122 |
206 |
348 |
544 |
819 |
1115 |
|
|
1.6 |
156 |
264 |
445 |
696 |
1048 |
1427 |
|
|
2.0 |
191 |
323 |
546 |
853 |
1284 |
1748 |
|
|
2.5 |
232 |
391 |
661 |
1033 |
1556 |
2118 |
|
|
3.15 |
— |
— |
824 |
1233 |
1858 |
2528 |
|
|
4.0 |
— |
— |
— |
— |
2202 |
2996 |
|
|
平 形 托 輥 |
0.8 |
41 |
67 |
118 |
— |
— |
— |
|
1.0 |
52 |
88 |
147 |
230 |
345 |
469 |
|
|
1.25 |
66 |
110 |
184 |
288 |
432 |
588 |
|
|
1.6 |
84 |
142 |
236 |
368 |
553 |
753 |
|
|
2.0 |
103 |
174 |
289 |
451 |
677 |
922 |
|
|
2.5 |
125 |
211 |
350 |
546 |
821 |
1117 |
|
注:以上功率估算的工作條件為正常濕度,水平帶速1m/s,物料容重1t/m3,動堆積角30°,一個空段清掃器,一個彈簧清掃器和一個導料槽并考慮加速阻力因素。每個犁式卸料器需功率約為B500;0.3Kw;B650;0.35Kw;B800;0.45Kw。
表5 TD75帶式輸送機外型尺寸表
|
帶寬B(mm) |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
|
機身 寬mm |
頭架 |
1000-1010 |
1150-1160 |
1410-1470 |
1610-1630 |
1860-1880 |
2120-2130 |
|
螺旋拉緊尾架 |
800 |
960 |
1180 |
1410 |
1660 |
1860 |
|
|
中間架B1 |
870 |
1020 |
1220 |
1440 |
1690 |
1860 |
|
|
帶面 高mm |
頭輪H |
800-2250 |
800-2315 |
800-2400 |
935-2500 |
950-2500 |
1000-2500 |
|
尾輪H1 |
800 |
800 |
800 |
1000 |
1000 |
1000 |
|
|
中間段H2 |
800 |
