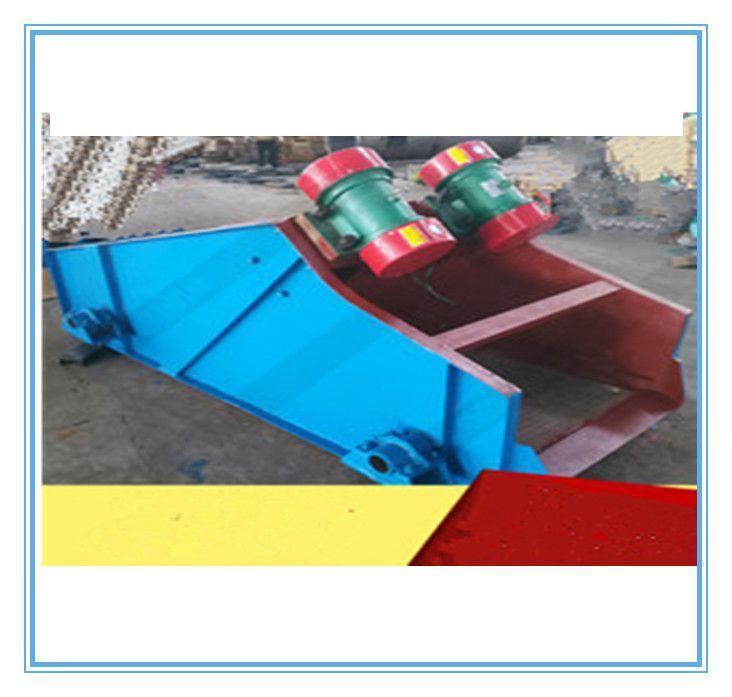

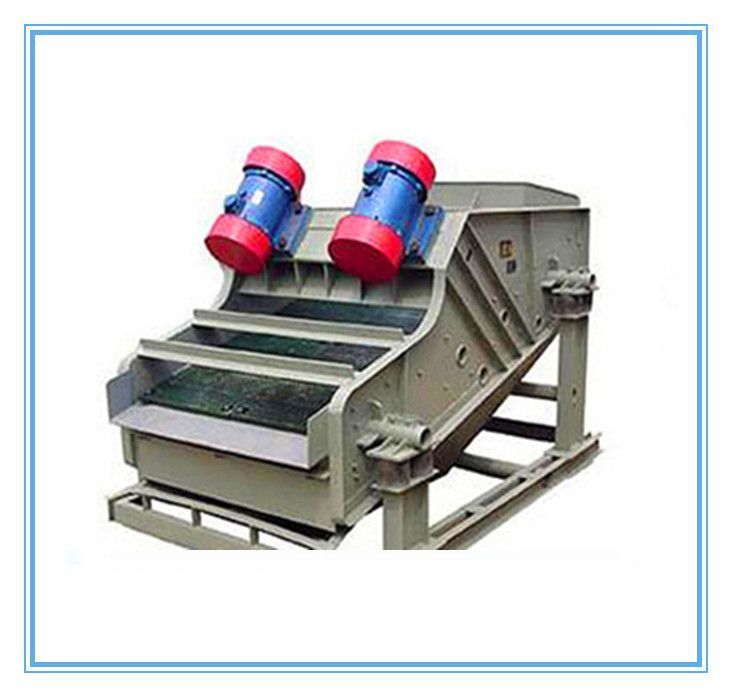

ZSG高效重型振動篩它是一種新型高效的通用篩分[1]設備，其篩箱運動軌跡近似為直線。該系列篩機結構簡單，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。該系列篩機的動力裝置有YZO系列振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅兩種形式，可滿足不同環境需要；篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有有單層結構也可多層布置，可滿足不同篩分作業要求。選用提示1、ZSG型系列高效重型振動篩，計有11個定型規格并分別有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求；2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。ZSG高效重型振動篩相關技術參數型號生產能力(t/h)篩面(㎡)粒度結構(mm)雙振幅(mm)電機型號功率ZSG09-1850~1001.62≤1205~10YZO-20-61.5×2ZSG09-2450~1002.16≤1205~10YZO-20-61.5×2ZSG09-3050~1002.70≤1205~10YZO-20-61.5×2ZSG10-2050~1002.00≤1505~10YZO-20-61.5×2ZSG10-2450~1002.40≤1505~10YZO-20-61.5×2ZSG10-3050~1003.00≤1505~10YZO-25-61.8×2ZSG12-2480~2003.60≤1505~10YZO-30-62.2×2ZSG12-3080~2003.60≤1505~10YZO-40-63.0×2ZSG15-30120~3004.50≤1505~10YZO-50-63.7×2ZSG15-36120~3005.40≤1505~10YZO-75-65.5×2ZSG15-40120~3006.00≤1505~10YZO-75-65.5×22高效重型振動篩外形尺寸型號座式敞開及封閉式外形尺寸敞開型質量kg座式封閉式封閉型質量kgLL1L2BB1B2B3HH1H2單層雙層H3aa1單層雙層ZSG09-181800108030013701135140900150013204501710188035053045019002100ZSG09-242400144030013701135140900163014506001900210035073065021002310ZSG09-303000199130013701135140900170015207502000220035073065022202440ZSG10-2020001278300162013102151000158413844002070227040092080023002500ZSG10-24240015953501620131021510001756167660023402580400102090026002860ZSG10-30300019913501620131021510001800198075026303050400102090028503250ZSG12-242400159535021901520215120013201320600230025504201120100025002800ZSG12-303000199135021901520215120018001620750286332404201120100032003640ZSG15-303000199135024901820215150021801980646369040904341320120036754100ZSG15-363600238835024901820215150020001820866380041504341320120042004600ZSG15-404000271235024901820215150024222172426540063004741320120068007300

ZSG高效重型振動篩它是一種新型高效的通用篩分[1]設備，其篩箱運動軌跡近似為直線。該系列篩機結構簡單，篩分能力大且能耗少、維修簡便，廣泛應用于礦山、煤炭、電力、冶金、建材、耐火等各行各業對較大塊狀物料及中、小顆粒狀物料的分級作業。該系列篩機的動力裝置有YZO系列振動電機直接驅動和普通電機通過聯軸器帶動激振器間接驅兩種形式，可滿足不同環境需要；篩面有金屬編織網、棒條、鑄造、焊接、沖孔等多種形式，篩面既有有單層結構也可多層布置，可滿足不同篩分作業要求。選用提示1、ZSG型系列高效重型振動篩，計有11個定型規格并分別有敞開型和封閉型兩種結構形式，適用不同作業環境需求，選用時請確定電壓制式及有無防爆要求；2、設備安裝方式有支座式和吊掛式及二者搭配式等多種形式，選型時，請務必慎重考慮。ZSG高效重型振動篩相關技術參數型號生產能力(t/h)篩面(㎡)粒度結構(mm)雙振幅(mm)電機型號功率ZSG09-1850~1001.62≤1205~10YZO-20-61.5×2ZSG09-2450~1002.16≤1205~10YZO-20-61.5×2ZSG09-3050~1002.70≤1205~10YZO-20-61.5×2ZSG10-2050~1002.00≤1505~10YZO-20-61.5×2ZSG10-2450~1002.40≤1505~10YZO-20-61.5×2ZSG10-3050~1003.00≤1505~10YZO-25-61.8×2ZSG12-2480~2003.60≤1505~10YZO-30-62.2×2ZSG12-3080~2003.60≤1505~10YZO-40-63.0×2ZSG15-30120~3004.50≤1505~10YZO-50-63.7×2ZSG15-36120~3005.40≤1505~10YZO-75-65.5×2ZSG15-40120~3006.00≤1505~10YZO-75-65.5×22高效重型振動篩外形尺寸型號座式敞開及封閉式外形尺寸敞開型質量kg座式封閉式封閉型質量kgLL1L2BB1B2B3HH1H2單層雙層H3aa1單層雙層ZSG09-181800108030013701135140900150013204501710188035053045019002100ZSG09-242400144030013701135140900163014506001900210035073065021002310ZSG09-303000199130013701135140900170015207502000220035073065022202440ZSG10-2020001278300162013102151000158413844002070227040092080023002500ZSG10-24240015953501620131021510001756167660023402580400102090026002860ZSG10-30300019913501620131021510001800198075026303050400102090028503250ZSG12-242400159535021901520215120013201320600230025504201120100025002800ZSG12-303000199135021901520215120018001620750286332404201120100032003640ZSG15-303000199135024901820215150021801980646369040904341320120036754100ZSG15-363600238835024901820215150020001820866380041504341320120042004600ZSG15-404000271235024901820215150024222172426540063004741320120068007300

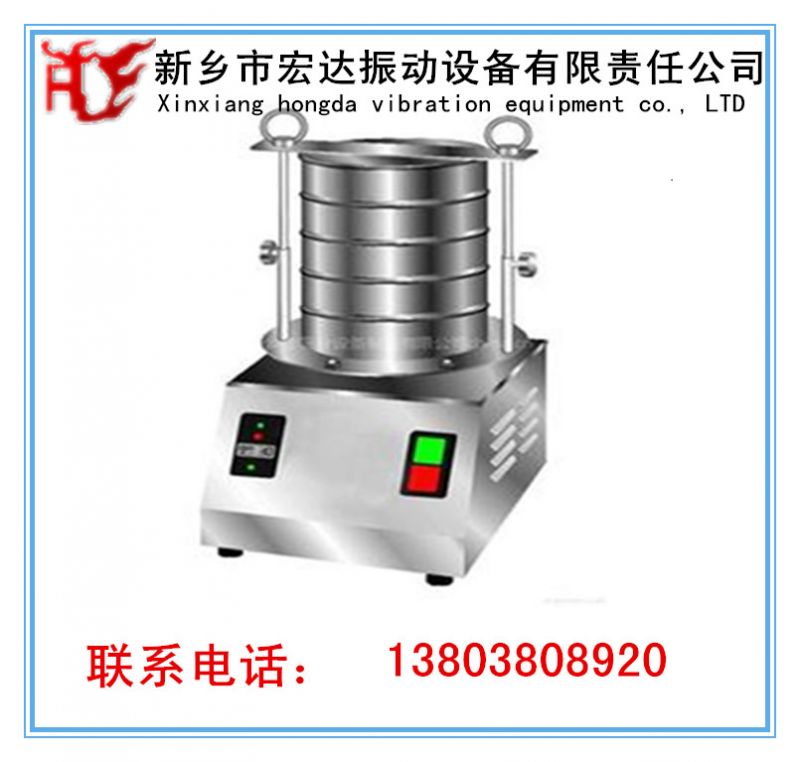

  TS-300型標準分析篩是集粉粒分級、液體過濾為一體的標準分析篩；適用于實驗室，質檢室對顆粒、粉類進行粒度結構精確分析，液體類固形物含量及雜物量的測試分析。具有噪音低、效率高、精度高等特點。采用宏達新型專用動力發生器，產生多元高頻振動，高效篩濾樣品；標準篩體，確保樣品分析高精度；電子延時器，可根據需要設定同種物料同等篩分時間、保證樣品的分析數據統一性，把檢驗誤差降到**低程度，以便對產品質量做出準確判斷。

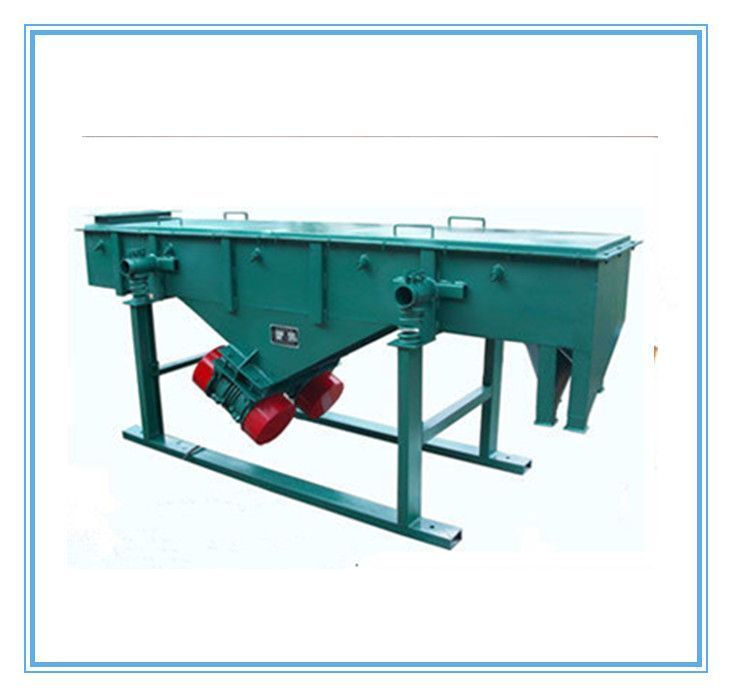

XZSF篩粉直線振動篩  主要性能與用途: 　　多層粉料直線電機振動篩是利用 振動電機激振的原理，使物料在篩面上被拋起跳躍式向前作直線運動 ，以合理匹配篩網達到篩分的目的，適用于0.074-5mm的任何物料德望篩分過濾。**大給料粒度不大于10mm.　　磨料和磨具原料、化工、塑料、醫藥、冶金、建材、糧食、化肥等行業中的干式粉狀或顆粒狀物的篩分過濾。特點：   　　與搖板篩、電磁振動，旋振篩相比，本篩分機如下特點： 　　篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長。技術參數： 型號篩面尺寸(寬×長)層次功率（KW）振次(r/min)振幅(mm)外型尺寸設備重量(kg)LBHXZSF-520500×20001-34-62×0.372×0.559603-4.52160-22802340-2460850940-10601120-1240350-460500-580XZSF-525500×25001-34-62×0.732×0.752600-27802840-3020850940-10601120-1240450-550600-650XZSF-1020500×20001-34-62×0.752×1.12560-26802740-286013601040-11601210-1350820-9501050-1400XZSF-1025500×25001-34-62×0.752×1.52160-22802340-246013601040-11601210-13501180-13001250-1400

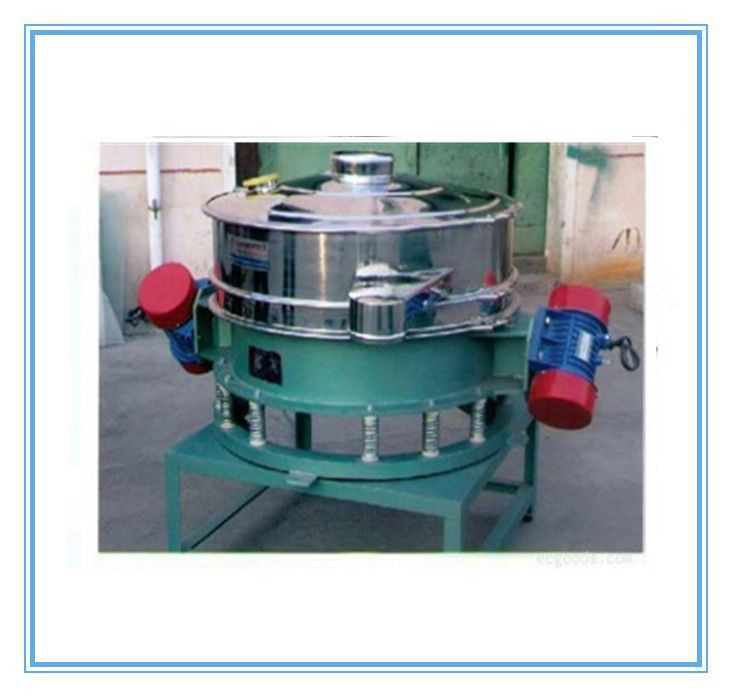

詳細介紹：ZPS系列振動直排篩產品概述:    ZPS直排篩是我公司工程師設計的一種多用途新型篩分機，改變了原由的雙電機結構形式，采用單一臥式振動電機，物料的運行軌跡有多種調節形式，設備適應性顯著增加；物料直接排放，有大的處理量。SYM-1000型篩機，網目24目，在線篩分制造方便面用小麥粉，用于除雜、增加小麥粉比表面積，可達到350kg/150秒。多用于面粉、淀粉、洗衣粉、金屬粉、添加劑、化工、非礦等行業的顆粒、粉末的粗略篩分、精度篩分，處理量大、易與生產線結合。你可600mm至1800mm之間有更多的選擇。ZPS系列振動直排篩主要尺寸:型號ABCDEFGZPS-60060015038056032512080ZPS-80080020054060035012590ZDS-1000970250640640350150100ZPS-12001170250700700400180120ZPS-15001470250760760440200120注：ZPS系列直下式振動篩分過濾機正常規格接觸物料部分為不銹鋼設計。為配合個別行業或用戶的需求，而有各類型的設計，例如：加緣式、閘門式、噴水式等。接受規格外尺寸定制。

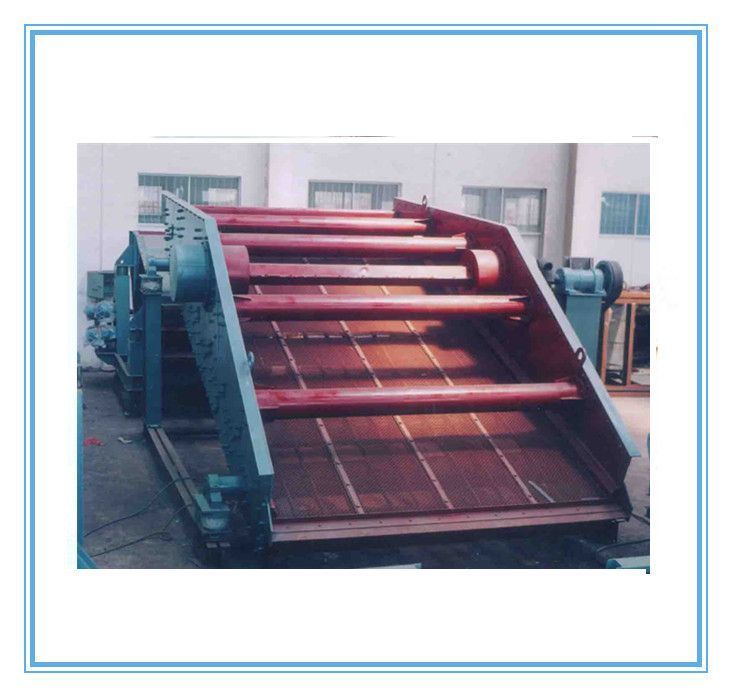

 詳細介紹：精煤脫水篩的概述：精煤脫水篩是我公司研制的專門用于洗選廠的脫泥、脫介、脫水的振動分級設備。該系列脫水篩采用法蘭式激振器，由兩臺電機外拖動作反方向自同步旋轉，使篩體沿直線方向作周期性的往復運動，以達到分級脫水目的。精煤脫水篩的用途：該脫水篩用于中細粒煤的脫水、脫介也可用于中細粒煤的干式、濕式分級脫泥。煤泥脫水機也可用于堆比重＜1.3的其它物料的脫泥、脫水和分級。精煤脫水篩的選型：選型及定貨時應注明篩網結構（編織、沖孔、條縫）、網孔尺寸、處理量、物料名稱、入料粒度。

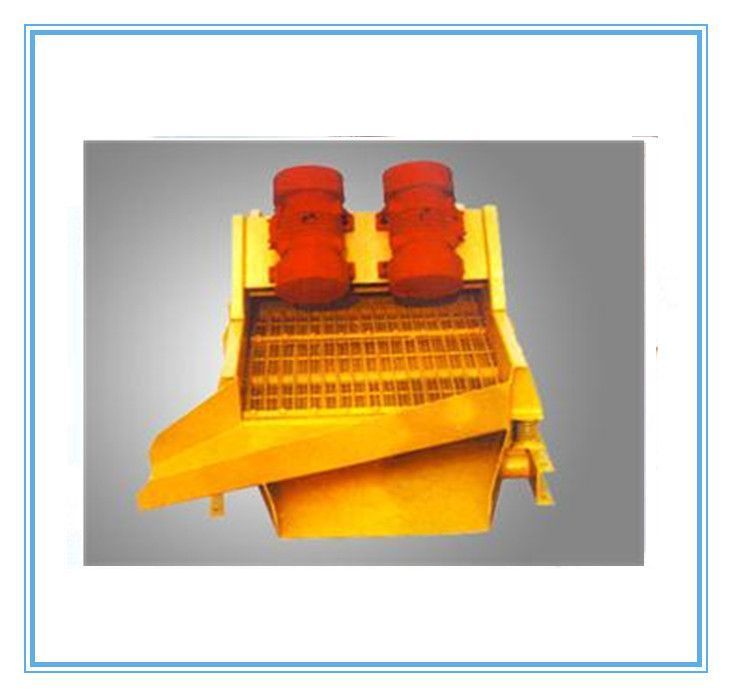

 詳細介紹：        宏達KZS型礦用振動篩采用振動電機作為振動源，橡膠彈簧減振以及**的自同步振動原理工作，具有壽命長、結構簡單、噪聲低、重量輕、易損件少、安裝維修方便、生產效率高等優點。適用于公路建設、冶金、礦山、煤炭、建材等行業中細物料的分級，入料粒度尺寸一般小于150mm。KZS系列礦用振動篩概述:   宏達KZS系列礦用振動篩是一種常用的礦用篩分設備，主要應用于較大物料的不連續分級作業場合。本系列振動篩采用節能振動電機作振動源，亦可采用激振器作為振動源。該系列振動篩較ZSG系列礦用高效重型篩整機質量較輕，運輸方便，可以安裝行走輪等進行移動作業等特點。KZS系列礦用振動篩采用振動電機激振、橡膠彈簧減振以及**的自同步振動原理，礦用振動篩具有壽命長、噪音低、篩分效率高、體積小、重量輕、耗能少、結構簡單、造型美觀等特點，適用于燒結礦、自然礦、礦用振動篩焦炭及其它顆粒物料的高能篩分。KZS礦用振動篩的結構特點：      KZS系列礦用振動篩具有篩分精度高、結構簡單、維修方便、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長等特點。  KZS礦用振動篩的工作原理：   KZS礦用振動篩為雙振動電機驅動，利用振動電機激振的原理工作。當兩臺電機作同步、反向旋轉時，其偏心塊所產生的振動力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在振動力和物料自重力的聯合作用下，使物料在篩面上被拋起跳躍式向前作直線運動，以合理匹配篩網達到篩分的目的。KZS礦用振動篩使用范圍:    KZS礦用振動篩廣泛應用于礦山、煤炭、冶金、建材、公路建設、耐火材料、輕工、糧食等各行業對大塊物料及中、小顆粒物料的分級作業。KZS系列礦用振動篩型號含義:  2 KZS P □ □          ┬ ┬ ┬ ┬ ┬   │ │ │ │ └──────────　篩面長度dm   │ │ │ └───────────-　篩面寬度dm  │ │ └─────────────　普通電機  │  └──────────────-　礦用振動篩  └────────────────　雙層篩面（單層不寫）KZS礦用振動篩的結構示意圖：  KZS系列礦用振動篩主要技術參數：型號篩分能力振幅mm篩面傾角電機型號外形尺寸（長×寬×高）mm入料粒度  mm生產能力t/h2KZS6-15≤3085—70°-15°YZS10-62035×1070×14302KZS9-18≤50155—70°-15°YZS20-62200×1420×16602KZS12-24≤100205—70°-15°YZS30-62793×1800×18602KZS12-30≤120255—70°-15°YZS50-63250×1800×22902KZS15-30≤150355—70°-15°YZS75-63400×2220×22202KZS15-36≤150505—70°-15°YZS75-64050×2160×2210KZS系列礦用振動篩外形尺寸圖：KZS系列礦用振動篩外形尺寸對照表：型號AA1BCLL1HH1EφDa°2KZS6-15150015006001040130010501130200450177°2KZS9-181800190090013841600110013402306001710°2KZS12-2424002300120017562100150015504008002110°2KZS12-3030002890120017562690120020404808002115°2KZS15-3030002890150021602540165018204009002510°2KZS15-3636003200150021602700

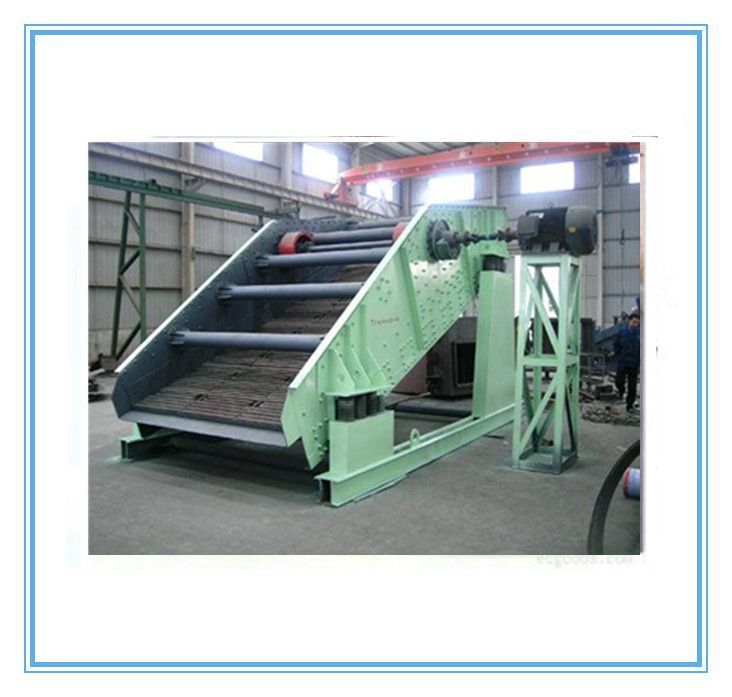

 詳細介紹：YK圓振動篩的產品概述：YK型圓振動篩是YA型軸偏心圓振動篩的更新換代產品。YK型圓振動篩采用電機直接帶動振幅可調的偏心塊結構的振動器，篩箱運動軌跡為圓，是在國內外**篩機技術的基礎上研制成的新型機種，分為單層和雙層，適用于選礦、選煤、金屬或非金屬、電力、建材及其他物料的篩分。YK圓振動篩適用范圍：該振動篩是在國內外**篩機技術的基礎上研制成的新型機種，分為單層和雙層，可供選礦、選煤、電力、建材等部門對中等粒度物料進行分級。選型及定貨時請注明結構型式(座式、吊式)、篩網結構(棒條、編織、沖孔)、網孔尺寸、處理量、物料名稱、入粒粒度。YK圓振動篩型號說明：2  Y  K  □ □┬ ┬ ┬ ┬ ┬│ │ │ │ ││ │ │ │ └──    篩面長度（1/10mm）│ │ │ └────   篩面寬度（1/10mm）│ │ └──────　塊偏心振動器│ └──────── 圓運動└──────────層數（單層不注）YK圓振動篩的特點：1.振動強度高、生產能力大、篩分效率高；2.設備維修保養方便，使用周期及整機使用壽命長；3.采用十字軸萬向節傳動軸或橡膠聯軸節等柔性聯接，運轉平穩；4.該篩機結構簡單，有利于提高設備的制造工藝水平和裝配精度；5.激振器采用塊偏心形式，不僅使激振器偏心質量單重激振力增大，而且激振力可隨機調控，便于模塊化設計和使用。YK圓振動篩的技術參數： 型號傾角（°）網孔尺寸（mm）處理量（t/h）振次（r.p.m）雙振幅（mm）電機功率（Kw）重量（Kg）YK82015-25~501009406-102.21000YK102015-25~501509606-103.018002YK102015-25~501509606-103.02200YK122015-25~501809606-105.518002YK123515-25~502009606-103.04300YK1236I15-25~802509606-105.53900YK1236II15-25~802509606-105.540002YK142815-25~803009606-10114000YK151815-25~803209606-10112300YK153815-25~803209606-10114500YK174015-25~804009606-10133500YK203815-25~804509606-10136000   YK圓振動篩的外形安裝尺寸： 型號L1L2L3L4L5H1H2H3H4H5H6B1B2B3B4E1E2P1P2YK8201000580170010014055401100900410/10080010867931516200250200200YK10209477132100/130080016501430414/17010001300109720701803601203702YK102094771321001501430930177015008304141701000130010972070180360120370YK12208405601880150120075013401090306/1001200151

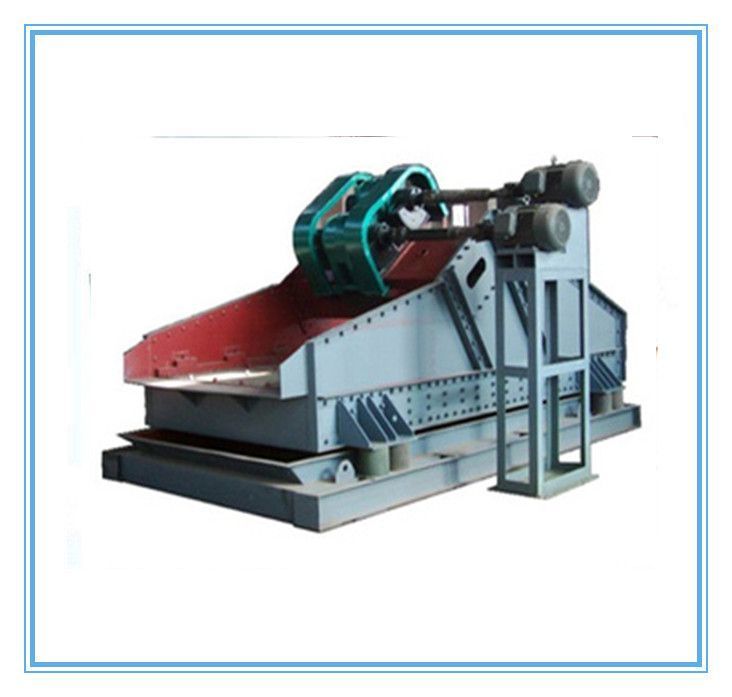

■ ZSM型煤用座式雙軸脫水振動篩用途及特點    ZSM型煤用座式雙軸振動篩軌跡為直線。全系列共有十六種規格，可供選　煤、選礦、電力、制糖、制鹽等工業部門，對中細粒級物料進行干濕式分級、脫水、脫介和脫泥。篩機處理能力大，篩分效率高。    DSM型煤用吊式雙軸振動篩軌跡為直線。全系列共有四種規格，可供選　煤、選礦、電力、制糖、制鹽等工業部門，對中細粒級物料進行干濕式分級、脫水、脫介和脫泥。篩機處理能力大，篩分效率高?！　?ZSM型煤用座式雙軸脫水振動篩型號說明2 Z/D  S  M  □ □ B┬ ┬ ┬ ┬ ┬ ┬ ┬│ │ │ │ │ │ └───────  雙電機自同步拖運（不注或注A者均為單電機齒輪拖運)│ │ │ │ │ ││ │ │ │ │ └────────-　篩面長度（分米）│ │ │ │ ││ │ │ │ └──────────　篩面寬度（分米）│ │ │ ││ │ │ └───────────-　煤用│ │ ││ │ └─────────────　雙軸│ │　│ └──────────────-　座式/吊式│└────────────────　雙層（單層不注） 型號篩網給料粒度(mm)生產能力 t/h振動頻率雙振幅電動機外型尺寸長×寬×高安裝層數面積篩孔尺寸(mm)篩網結構型號功率2DS125627上13-50 下0.5-13上沖下條≤30040-558309-11Y160L-4155750×1388×2100吊DSM155518沖孔10-50 條縫0.5-13沖孔條≤30030-508009Y160M-4115650×1626×1780吊2DSM155528上13-80 下0.5-13沖孔條≤30030-504009Y160M-4105650×1625×2030吊DSM1855110上13-80 下0.5-13沖孔條≤30050-804009Y160M-4115700×1960×1780吊2DSM1855210上13-80 下0.5-13沖孔條≤30050-804009Y160M-4115650×1960×2030吊DS20651130.5-13條縫≤30070-10083011Y180M-418.56650×2126×1800吊ZSM1542G160.25-13條縫≤30075-1008009-10Y160M-4114500×2690×1710座ZSM1556AG1813-500.25-13沖或條≤30030-6080010Y160L-4155850×2675×1703座2ZSM1556AG2813-500.25-13上沖下條≤30030-6080011Y160L-4155850×2575×2023座ZSM1556BG1813-500.25-13沖或條≤30030-6080011Y132M-47.5×25850×2854×1707座2ZSM1556BG28上13-50 下0.25-13上沖下條≤30030-6080011Y132M-47.5×25850×2854×2023座ZSM1756AG19.5上13-50 下0.25-13沖或條≤30050-8080010Y160L-4155850×2925×1703座2ZSM1756AG29.5上13-50 下0.25-13上沖下條≤30050-8080010Y160L-4155850×2770×2015座ZSM1756BG19.5上13-50 下0.25-13沖或條≤30050-8080010Y132M-47.5×25850×3104×1703座2ZSM1756BG29.5上13-50 下0.25-13上沖下條≤30050-8080010Y132M-47.5×25850×3104×2020座ZSM1800×5600110上13-50 下0.25-13沖或條≤30050-8080011Y160M-4115600×2778×1577座ZSM2065AG113上13-50 下0.25-13沖或條≤30070-10080011Y180M-418.56750×3208×1885座2ZSM2065AG213上13-50 下0.25-13上沖下條≤30070-10080011Y160M-418.56750×3140×2180座ZSM2065BG113上13-50 下0.25-13沖或條≤30070-1008009Y160L-411×26750×3428×1880座2ZSM2065BG213上13-50 下0.25-13上沖下條≤30070-10080011Y160L-411×26750×3428×2185座■ 選用須知(ZSM)　　1、篩機分單層和雙層，并有單電機齒輪拖運和雙電機自同步拖運之分。單電機拖運有左裝和右裝之分?！　?、篩網結構有條縫篩網，沖孔篩板，如選用編織篩網和橡膠篩板可按要求設計。　　3、為滿足篩分效率要求，必要時可使篩面與水平面成傾角安裝其值為2－10?！　?、基礎螺栓除ZSM185振動篩螺栓有M20和M16兩種規格外，其余所有篩機基礎螺栓均為M20，皆由用戶自備。■ 選用須知(DSM)    1、篩機分單層和雙層，均為單電機齒輪拖運。　2、篩網結構有條縫篩網，沖孔篩板，如選用編織篩網和橡膠篩板可按要求設計。　3、基礎螺栓:吊掛裝置基礎螺栓為M24，電動機基礎螺栓為M16，皆有用戶自備

脫水篩詳細說明：脫水篩箱近似于香蕉形狀，篩梁采用箱形梁，該振動篩傳動系統由電動機通過帶輪、三角帶，再由萬向連接軸傳遞給激振器.激振器之間由中間傳動軸連接。支撐裝置為12個鋼彈簧支撐。該振動篩具有處理能力大，篩分效率高，能耗小，事故率低等特點。脫水篩主要技術特點：(1)篩面成折線形,從人料端到出料端角度逐漸減小篩面根據角度不同共分五段,每兩排篩板為一個斜面,從入料端至出料端依次相差5.5°,分別為25°、19.5°、14°、8.5°和3°。在入料端傾角大,物料具有較大的拋擲強度和運動速度,使物料快速分層,中部對于已分好層的物料再給以和普通篩分機相同的加速度,使細粒物料有充分的機會透篩,單位篩面透篩能力提高,使篩上物料層厚度從人料端到排料端基本保持不變。 (2)篩板采用聚氨酯和不銹鋼篩條制作,篩板四周用聚氨酯材料,具有耐磨性能好,噪聲低的特點。中間為不銹鋼篩條,與其他材質相比具有強度大、磨以及開孔率高的特點。 (3)篩板安裝結構簡單.篩板與篩板之間沒有螺栓連接,靠聚氨酯材料的塑性緊密配合,篩板不易松動,減少了事故發生。篩板軌座與支撐梁之間有保護蓋條,使軌座下螺栓不會受煤水的腐蝕和磨損 (4)激振器采用整體的箱式激振器.激振器安裝在篩箱上部的大梁上,箱體內裝有主動軸和從動軸,軸上各有一對重量相同的偏心塊,通過齒輪兩根軸做同步反向回轉,使偏心塊回轉,產生離心力形成激振力。偏心塊成對的布置在激振器箱體外面,使箱內結構緊湊,齒輪對安裝在箱體內,潤滑可靠,傳動平穩。 (5)傳動系統簡單:傳動系統由一臺45 kw電動機,通過三條V帶傳動給萬向連接軸,萬向連接軸由連接輪與激振器接,從而消除因振動篩振動造成的連接長度及軸線角度的變化(6)篩面兩側的保護蓋條緊固結構簡單粗聯結牢固篩面兩側保護蓋條兩個接觸面為斜面,接觸面積大,上面為壓板不易松動。脫水篩技術參數：型號篩面面積m2給料粒度mm處理量t/h篩面傾角篩孔尺寸mm雙振幅mm電壓V功率KWWZXD15609≤30080-4005o-25o5段篩面5-508-123802x11WZXD206012110-5002x15WZXD256015130-6502x18.5WZXD306018160-7502x22WZXD307321.9190-8002x30WZXD364215.12130-6502x15WZXD366021.6200-8002x22WZXD259022.5200-8002x22WZXD309027240-11002x30WZXD369032.4300-13502x37脫水篩在維護方面需注意的問題 ：1)保證各處潤滑點潤滑良好,注意激振器油位在刻度線以內,不可過高或過低。 2)按要求保證潤滑油質量。 3)在維修過程中,注意聚氨酯篩板的保護,避免受高溫或化學腐蝕破壞。 4)振動篩維修過程中避免電焊焊接,以免引起應力集中造成對篩箱的破壞。

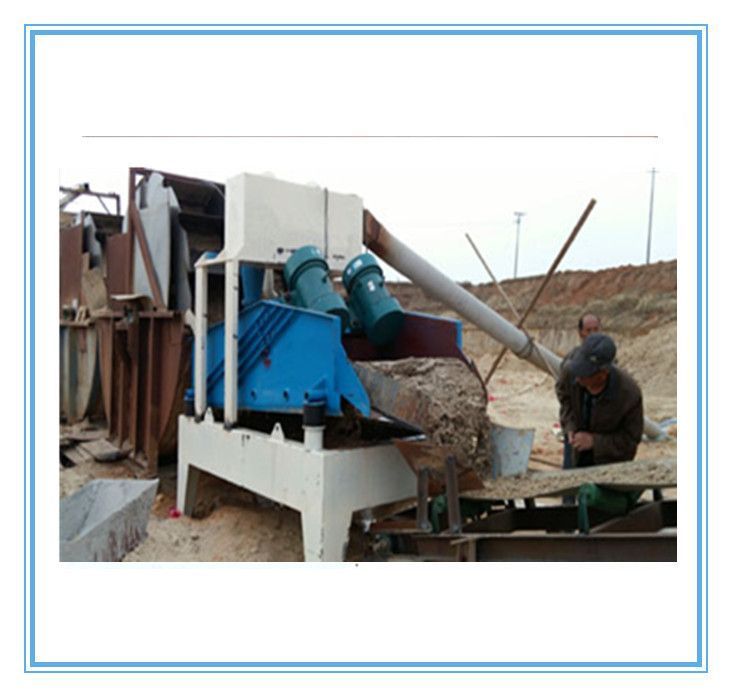

                  TS型系列煤泥/泥沙**脫水篩現場使用圖     脫水篩是煤泥脫水作業的專用設備，廣泛適用于煤泥回收，壓濾隔粗、過濾隔粗，其他極細物料的脫水、回收等工藝條件。脫水篩采用了雙電極自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。通過膠帶聯軸分別驅動兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。型號篩網面積(㎡)電機功率(kw)處理能力(m3/h)進料粒度(mm)重量(kg)外形尺寸(mm)TS07201.40.75*25-10≤100.82300*1000*750TS90201.81.1*210-20≤101.22300*1200*750TS102021.5*210-30≤101.62300*1300*750TS122532.2*250-80≤102.12800*1500*800TS15304.53*2100-120≤103.23300*1800*800

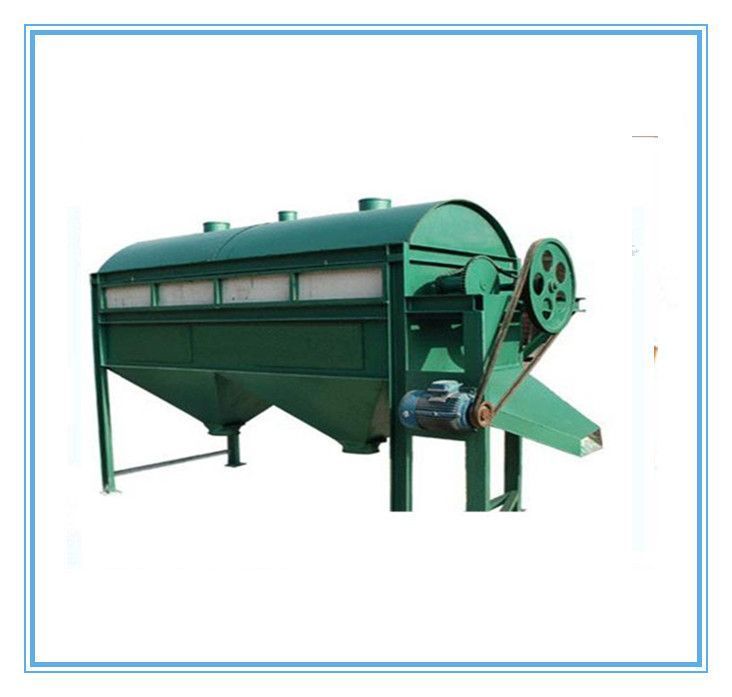

 【簡單介紹】       滾筒篩分機/宏達定做多種型號滾筒篩分機  宏達滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出?！驹敿氄f明】 滾筒篩分機　　        宏達滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。滾筒裝置傾斜安裝于機架上。電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩砂機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。滾筒篩主要特點　 1篩孔不易堵塞。2運行平穩，噪聲較低。3結構簡單，維修方便。4篩分筒可封閉，易于密閉收塵。5整機可靠性高，一次性投資較少。6采用特制篩網，篩分效率高，使用壽命長。滾筒篩適用范圍一.石料場中用于大小石子分級.以及分離出泥土和石粉.二.沙石場中用與沙石分離.　　三.煤炭行業用于塊煤與煤粉分離以及洗煤（洗煤機械的組成部分）　　四.化工行業,選礦行業用于大小塊狀物分級及分離粉狀物質.滾筒篩參數　　 滾筒篩型號小時處理量（m3/h）外篩直徑（mm）滾筒長度（mm）電機功率（KW）GTS065-10Φ600自選0.75GTS088-15Φ800自選1.5GTS1015-30Φ1000自選2.2GTS1220-50Φ1200自選3GTS1540-80Φ1500自選5.5GTS1880-150Φ1800自選7.5GTS20130-200Φ2000自選11 各類篩型性能比較　　篩型項目籠式滾筒篩平面振動篩懸臂振動篩       煤種適應性適應各類煤鐘僅適應一定水分和不含雜質的煤鐘僅適應一定水分和不含雜質的煤鐘　　進煤方式靈活多樣，可按實際情況設計只適應皮帶、漏斗，進煤口尺寸固定只適應皮帶、漏斗，進煤口尺寸固定　　篩分方式旋轉振動振動　　篩分效率高達95%以上 10%－70%,視煤質水分情況定 10%－80%,視煤質水分情況定　　篩分量達到100%MCR，不受***（10%－80%）MCR,視煤質水分情況定（10%－80%）MCR，視煤質水分情況定　　下料粒度 6－30mm,可任意調整因篩網固定，下料粒度不能任意調整且有超標現象下料粒度保證度不好，有超標現象　　大型化設計靈活，尺寸***較其它篩型為小，易于大型化大型化受尺寸、篩分效率等***大型化受尺寸、篩分效率和懸臂材料等***　　能耗小，是其它篩型的50% 大較大　　噪音帶密封隔離罩，噪音低高高　　設備壽命長短短　　清篩機構有無無　　工作環境好（有密封隔離罩，無煤粉揚塵和煤塊飛濺現象） 差（無密封隔離罩，有煤粉揚塵和煤塊飛濺現象） 差（無密封隔離罩，有煤粉揚塵和煤塊飛濺現象）　　勞動強度小（無須定期清篩和清潔地面積煤）大（設備運行時間長，定期清篩和清潔地面積煤）大（設備運行時間長，定期清篩和清潔地面積煤）　　維修及易損件維修量小，易損件僅需更換軸承而已維修量大，易損件多。篩網和振動電機都要短期內更換維修量大，易損件多。篩條和振動電機都要短期內更換　　對鍋爐上煤的保證值 100% 不能完全保證不能完全保證設備安裝　　1、預埋鋼板。安裝前應按設備安裝圖的要求預埋鋼板，要求預埋鋼板的上平面位于同一平面上。安裝所需的預埋鋼板、底腳螺栓等均由安裝單位自備。　　2、篩體的安裝。根據設備進料口、出料口的位置布置，對篩體安裝位置進行確定?！　?、安裝基礎支架。將篩體兩端通過吊裝安裝在基礎支架上，并將篩體安裝角度調整至設計角度，**后進行固定焊接?！　?、連接進料口和出料口?！　?、連接篩體下部支架密封板。　　5、用手轉動滾筒篩分筒，不得有阻力過大或卡死現象，否則應及時查清原因加以調整。　　6、滾筒篩出廠后，如超過6個月才安裝，則安裝前必須將大軸的軸承拆下清洗，注入新潤滑脂（2號鋰基潤滑脂）。設備調試　　一）、調試前的準備工作　　1、滾筒篩各部件安裝完，檢查合格后，可進行試運轉。試運轉前，應詳細檢查各部件按圖紙所示安裝正確，各緊固件牢靠，篩體周圍是否有妨礙滾筒篩運行的障礙物；　　2、將長方形檢修門處于打開位置，并通過手動盤車旋轉篩分筒，觀察梳型清篩機構有無犯卡、磨擦現象，若有則可通過調整螺栓進行調整；　　3、檢查各軸承座、變速箱應潤滑良好，變速箱油位應適當；　　4、電源接頭應牢固可靠，絕緣良好，接地正確?！　《?、空載試車　　1、點動電機控制按鈕，檢查電機轉向應與籠式滾筒篩所示轉向一致；　　2、啟動設備運轉4--6小時，觀察滾筒篩運行情況，若發現異常聲響或其它現象，應及時停機檢查，找出原因，排除故障?！　≡囘\轉4－6小時應檢查下列項目：　　a、大軸軸承溫度，要求**高溫度不超過75℃，溫升不超過45℃。　　b、各處緊固螺栓的緊固情況，發現松動應及時擰緊。　　三）、投料　　1、在篩分機處于運轉平穩狀態下，啟動進料及出料設備，進行投料試車；　　2、正常出料后關閉密封隔離罩（正常運行時，密封隔離罩應始終處于關閉位置）；　　3、檢查出料粒徑和有無漏料及揚塵情況；　　4、運轉半小時，對各部件進行仔細檢查，發現問題及時處理?！　?、工作過程中應經常檢查運行情況，若發現運行不正?；蛴挟惓Ｂ曧?，應及時停機檢查，找出原因，排除故障。操作及維護　　籠式滾筒篩運行可靠，維護量小，下面對運行中應注意的幾點問題簡述如下：　　1、開車時必須先開啟籠式滾筒篩，后再開啟給料設備；停車時相反；　　2、運行前三天，要每天對籠式滾筒篩緊固件進行檢查，如有松動應及時緊固。以后則可定期（每周或半月）對籠式滾筒篩緊固件進行檢查及處理；　　3、軸承座、變速箱應定期檢查潤滑情況，并及時加油和換油。大軸軸承采用2號鋰基潤滑脂，正常情況下，每兩月加注一次潤滑脂，加注量不宜過多，否則易引起軸承過熱。各處軸承應每年清洗檢查一次?！　?、設備長期停用（30天以上的）重新啟動時應對電機絕緣進行搖測，以避免電機燒毀。  特別提醒任何來電/來函詢查詢有關GTS滾筒篩時，敬請一并提供下列資料，以便對貴方的查詢做出迅速準確的回復。需處理原料：名稱  粒度結構 比重 含水量 粘度 溫度 其他使用之目的：去雜 過濾 分級 整粒 其他處理量：公斤/小時  公升/小時篩網規格（目數或孔徑）及篩分級數工作運轉時間其他特殊要求：如：耐溫、耐介質等
