一、電機概況

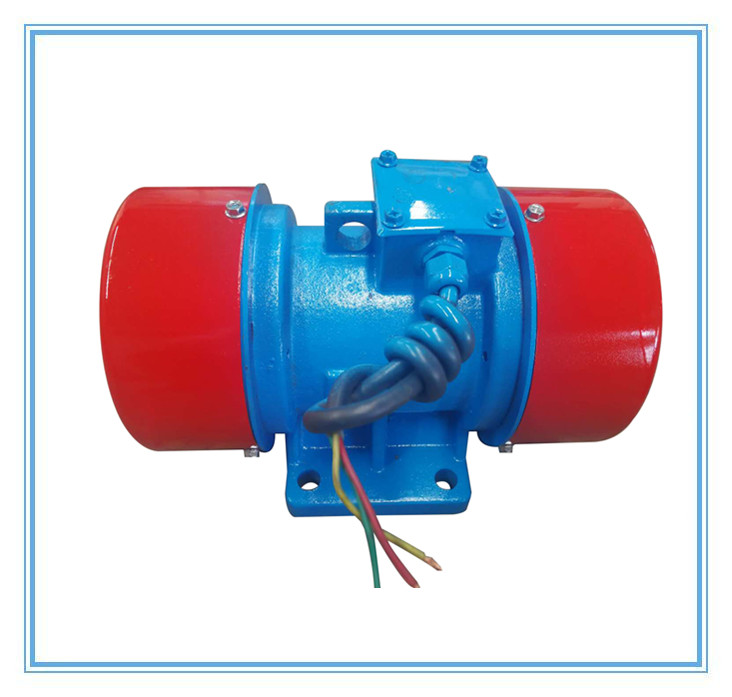

ZGY系列三相異步振動電機是我公司總結多年生產ZGY系列慣性振動器的經驗,自行研制開發的。
ZGY系列三相異步振動電機為各類機械通用型激振源,如振動給料機、振動輸送機、振動放礦機、振動落砂機、振動篩分機、料倉的振動防閉塞裝置等。廣泛應用于電力、機械、建材、礦山、鑄造、糧食、冶金、化工、港口等行業。
二、特點
ZGY系列三相異步振動電機具有以下優點:
1、 激振力與功率配合適當,機體質量輕、體積小。
2、 利用平穩的回轉產生振動力,噪聲低。
3、 全封閉結構,外殼防護等級IP54、IP55。
4、 使用壽命長,軸承壽命2極達5000小時,4、6、8極達10000小時。
5、 只需調節偏心塊夾角,就可實現無級調整激振力。
6、 可多機組合形成多種振動形式,滿足各種作業要求。
7、 機種豐富,規格齊全,能滿足各類振動機械的工作需要。
三、使用條件
環境溫度:-15℃~+40℃ 絕緣等級:F級
海 拔:<1000m 電源頻率:50 Hz
電 壓:380V 工作方式:連續S1
接 法:Y/△ 安裝方式:任意方向
序號 | 型號 | 額定 激振力kN | 額定功率kw | 額定電流 A | 額定轉速 轉/分 | 額定電壓 V | 溫升 K | 絕緣等級 | 防護 等級 | 重量 kg |
1 | ZGY1-0.09/2 | 0-1 | 0.09 | 0.32 | 2900 | 380 | ≤80 | F | IP55 | 10 |
2 | ZGY2-0.18/2 | 0-2 | 0.18 | 0.59 | 2900 | 18 | ||||
3 | ZGY8-0.25/2 | 0-3 | 0.25 | 0.78 | 2900 | 20 | ||||
4 | ZGY5-0.37/2 | 0-5 | 0.37 | 1.10 | 2900 | 28 | ||||
5 | ZGY10-0.75/2 | 0-10 | 0.75 | 1.96 | 2900 | 48 | ||||
6 | ZGY20-1.5/2 | 0-20 | 1.5 | 3.67 | 2900 | 70 | ||||
7 | ZGY30-2.2/2 | 0-30 | 2.2 | 5.10 | 2900 | 106 | ||||
8 | ZGY50-3.7/2 | 0-50 | 3.7 | 8.43 | 2900 | 190 | ||||
9 | ZGY1-0.09/4 | 0-1 | 0.09 | 0.35 | 1450 | 12 | ||||
10 | ZGY2.5-0.12/4 | 0-2.5 | 0.12 | 0.49 | 1450 | 20 | ||||
11 | ZGY5-0.25/4 | 0-5 | 0.25 | 0.85 | 1450 | 30 | ||||
12 | ZGY8-0.37/4 | 0-8 | 0.37 | 1.18 | 1450 | 50 | ||||
13 | ZGY10-0.55/4 | 0-10 | 0.55 | 1.76 | 1450 | 50 | ||||
14 | ZGY16-0.75/4 | 0-16 | 0.75 | 1.94 | 1450 | 76 | ||||
15 | ZGY20-1.1/4 | 0-20 | 1.1 | 2.85 | 1450 | 86 | ||||
16 | ZGY30-1.5/4 | 0-30 | 1.5 | 3.76 | 1450 | 110 | ||||
17 | ZGY40-2.0/4 | 0-40 | 2.0 | 4.70 | 1450 | 140 | ||||
18 | ZGY50-2.2/4 | 0-50 | 2.2 | 5.55 | 1450 | 200 | ||||
19 | ZGY60-3.0/4 | 0-60 | 3.0 | 7.36 | 1450 | <span s
|
